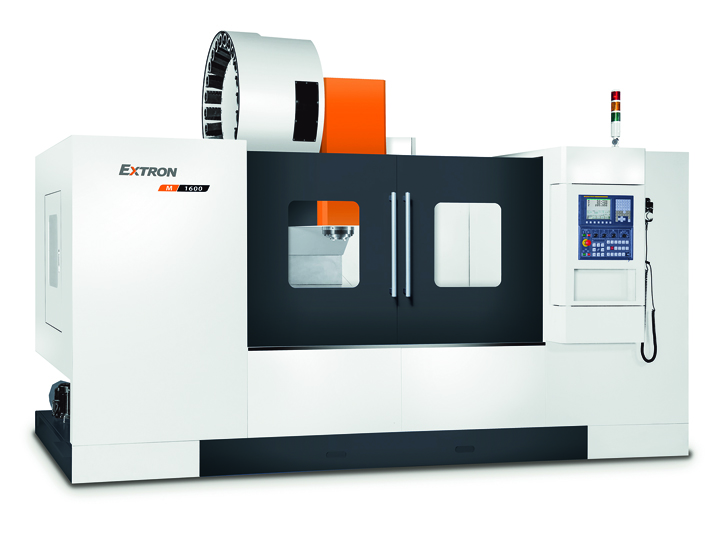

M-1600 / M-1600L

Katalogový list ke stažení



  M-1600 M-1600L
Specifikace
Pojezd v ose X 1600 mm 1600 mm
Pojezd v ose Y 800 mm 1000 mm
Pojezd v ose Z 800 mm 800 mm
Vzdálenost vřetena od vedení osy „Z“ 860 mm 1060 mm
Vzdálenost vřetena od stolu 170~970 mm
Pracovní stůl
Rozměr stolu 1800 x 800 mm
T-drážky 18 x 5 x 165 mm
Max. zatížení stolu 2000 kg
Vřeteno
Výkon motoru (cont./30 min.) 15 / 18.5 kW
Rychlost vřetena Řemen 6000 / 8000 RPM
Přímé řízení 15000 RPM
Převodovka 4500 RPM
Kužel vřetena # 40 / # 50
Posuvy
Rychloposuvy os X / Y / Z 18 / 18 / 12 m/min.
Pracovní posuvy (max.) 10 m/min.
Zásobník nástrojů
Kapacita zásobníku 24 T
Max. ø nástroje / ob polohu ø 80 / ø 150 mm nebo ø 125 / ø 200 mm
Max. délka nástroje 300 / 400 mm
Max. hmotnost nástroje 7 / 15 kg

M-1600 M-1600L
