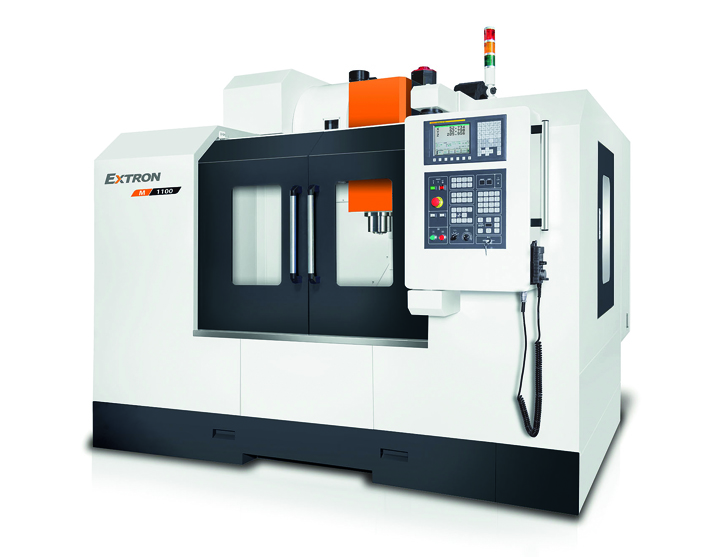

M-860 / M-1100

Katalogový list ke stažení



  M-860 M-1100
Specifikace
Pojezd v ose X 860 mm 1100 mm
Pojezd v ose Y 510 mm 610 mm
Pojezd v ose Z 610 mm 700 mm
Vzdálenost vřetena od vedení osy „Z“ 590 mm 650 mm
Vzdálenost vřetena od stolu 150~760 mm 140~840 mm
Pracovní stůl
Rozměr stolu 984 x 500 mm 1260 x 600 mm
T-drážky 18 x 4 x 130 mm 18 x 5 x 120 mm
Max. zatížení stolu 900 kg 1000 kg
Vřeteno
Výkon motoru (cont./30 min.) 7.5 / 11 kW
Rychlost vřetena Řemen 8000 RPM
Přímé řízení 10000 RPM

Řemen 8000 RPM
Přímé řízení 10000 RPM
Převodovka 6000 RPM

Kužel vřetena # 40 # 40
Posuvy
Rychloposuvy os X / Y / Z 24 / 24 / 16 m/min.
Pracovní posuvy (max.) 10 m/min.
Zásobník nástrojů
Kapacita zásobníku 16 T 24 T
Max. ø nástroje / ob polohu ø 78 / ø 150 mm
Max. délka nástroje 300 mm
Max. hmotnost nástroje 7 kg

M-860 M-1100
