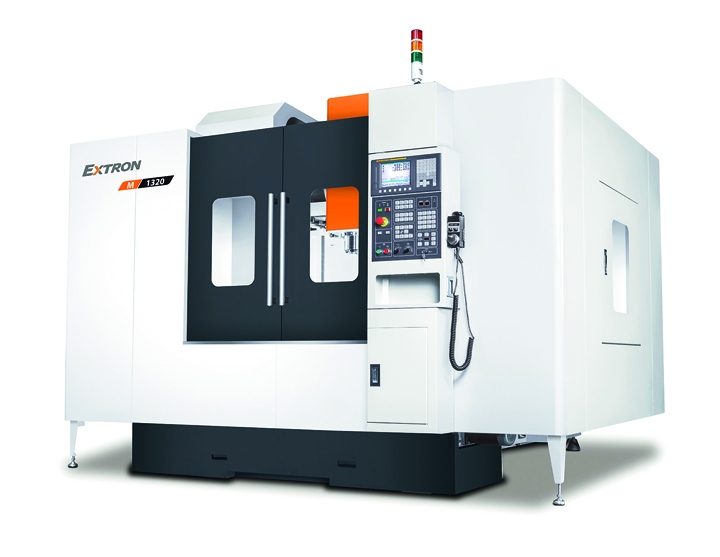

M-1320

Katalogový list ke stažení



  M-1320
Specifikace
Pojezd v ose X 1320 mm
Pojezd v ose Y 710 mm
Pojezd v ose Z 700 mm
Vzdálenost vřetena od vedení osy „Z“ 755 mm
Vzdálenost vřetena od stolu # 40: 130~830 mm # 50: 94~794 mm
Pracovní stůl
Rozměr stolu 1520 x 700 mm
T-drážky 18 x 5 x 145 mm
Max. zatížení stolu 1500 kg
Vřeteno
Výkon motoru (cont./30 min.) 11 / 15 kW 15 / 18.5 kW
Rychlost vřetena Řemen 8000 RPM
Přímé řízení 10000 RPM
Převodovka 6000 RPM
Řemen 8000 RPM
Převodovka 6000 RPM
Kužel vřetena # 40 # 50
Posuvy
Rychloposuvy os X / Y / Z 24 / 24 / 16 m/min.
Pracovní posuvy (max.) 10 m/min.
Zásobník nástrojů
Kapacita zásobníku 24 T
Max. ø nástroje / ob polohu ø 80 / ø 150 mm ø 125 / ø 150 mm
Max. délka nástroje 300 mm
Max. hmotnost nástroje 7 kg 15 kg

M-1320
