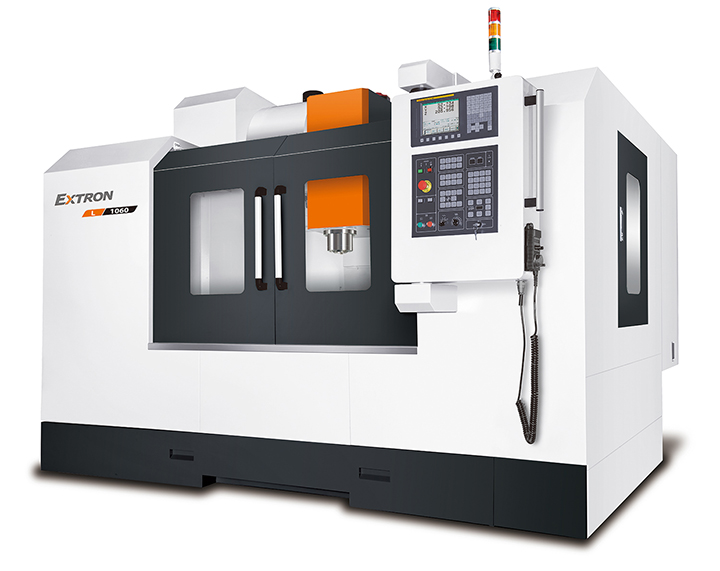

L-1060 / L-1320

Katalogový list ke stažení



  L-1060 L-1320
Specifikace
Pojezd v ose X 1060 mm 1320 mm
Pojezd v ose Y 610 mm 710 mm
Pojezd v ose Z 680 mm 700 mm
Vzdálenost vřetena od vedení osy „Z“ 671 mm 782 mm
Vzdálenost vřetena od stolu 120~820 mm #40: 130~830 mm #50: 95~795 mm
Pracovní stůl
Rozměr stolu 1258 x 510 mm 1520 x 700 mm
T-drážky 18 x 5 x 100 mm 18 x 5 x 145 mm
Max. zatížení stolu 700 kg 1500 kg
Vřeteno
Výkon motoru (cont./30 min.) 7.5 / 11 kW 11 / 15 kW 15 / 18.5 kW
Rychlost vřetena Řemen 8000 RPM Přímé řízení 10000 RPM Řemen 8000 RPM
Kužel vřetena # 40 # 40 # 50
Posuvy
Rychloposuvy os X / Y / Z 36 / 36 / 30 m/min.
Pracovní posuvy (max.) 10 m/min.
Zásobník nástrojů
Kapacita zásobníku 24 T
Max. ø nástroje / ob polohu ø 78 / ø 150 mm ø 80 / 150 mm
Max. délka nástroje 300 mm
Max. hmotnost nástroje 7 kg 7 kg

L-1060 L-1320
