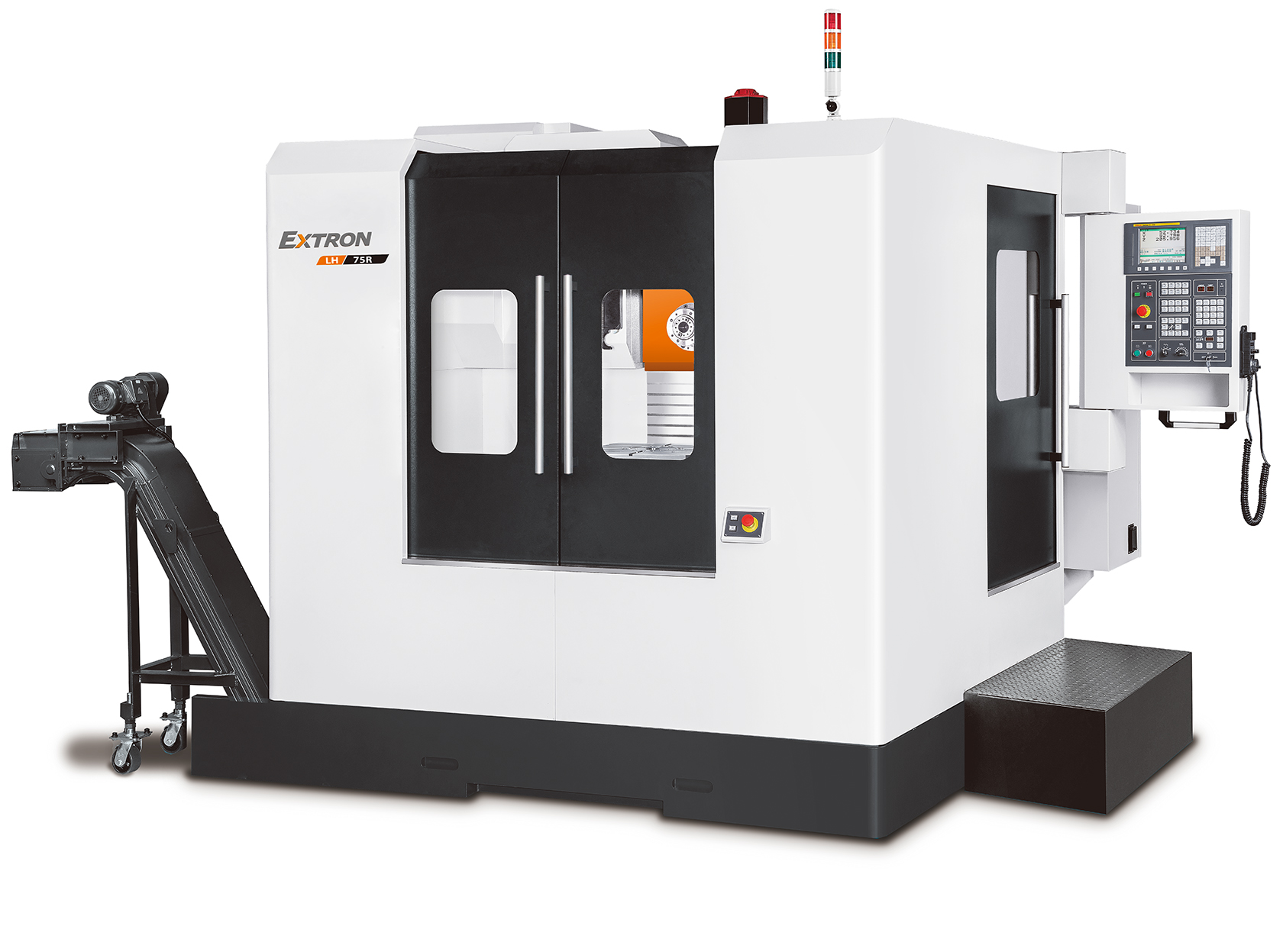

LH-75R / LH-75I

Katalogový list ke stažení



  LH-75R LH-75I
Specifikace
Pojezd v ose X 700 mm
Pojezd v ose Y 660 mm
Pojezd v ose Z 625 mm
Vzdálenost vřetena od vedení osy „Z“ 302 mm
Vzdálenost vřetena od stolu 0~660 mm
Pracovní stůl
Rozměr stolu 500 x 500 mm
Otočný stůl (B osa) 500 x 500 mm
T-drážky 18 x 5 x 100 mm
Max. zatížení stolu 500 kg
Max. výška obrobku 660 mm
Min. indexace natočení 0.001°
Vřeteno
Výkon motoru (cont./30 min.) 11 / 15 kW 15 / 18.5 kW
Rychlost vřetena Řemen 8000 RPM Řemen 6000 RPM
Kužel vřetena # 40 # 50
Posuvy
Rychloposuvy os X / Y / Z 36 / 30 / 36 m/min.
Pracovní posuvy (max.) 10 m/min.
Zásobník nástrojů
Kapacita zásobníku 24 T
Max. ø nástroje ø 78 / ø 150 mm ø 105 / ø 220
Max. délka nástroje 300 mm 350 mm
Max. hmotnost nástroje 7 kg

LH-75R LH-75I
