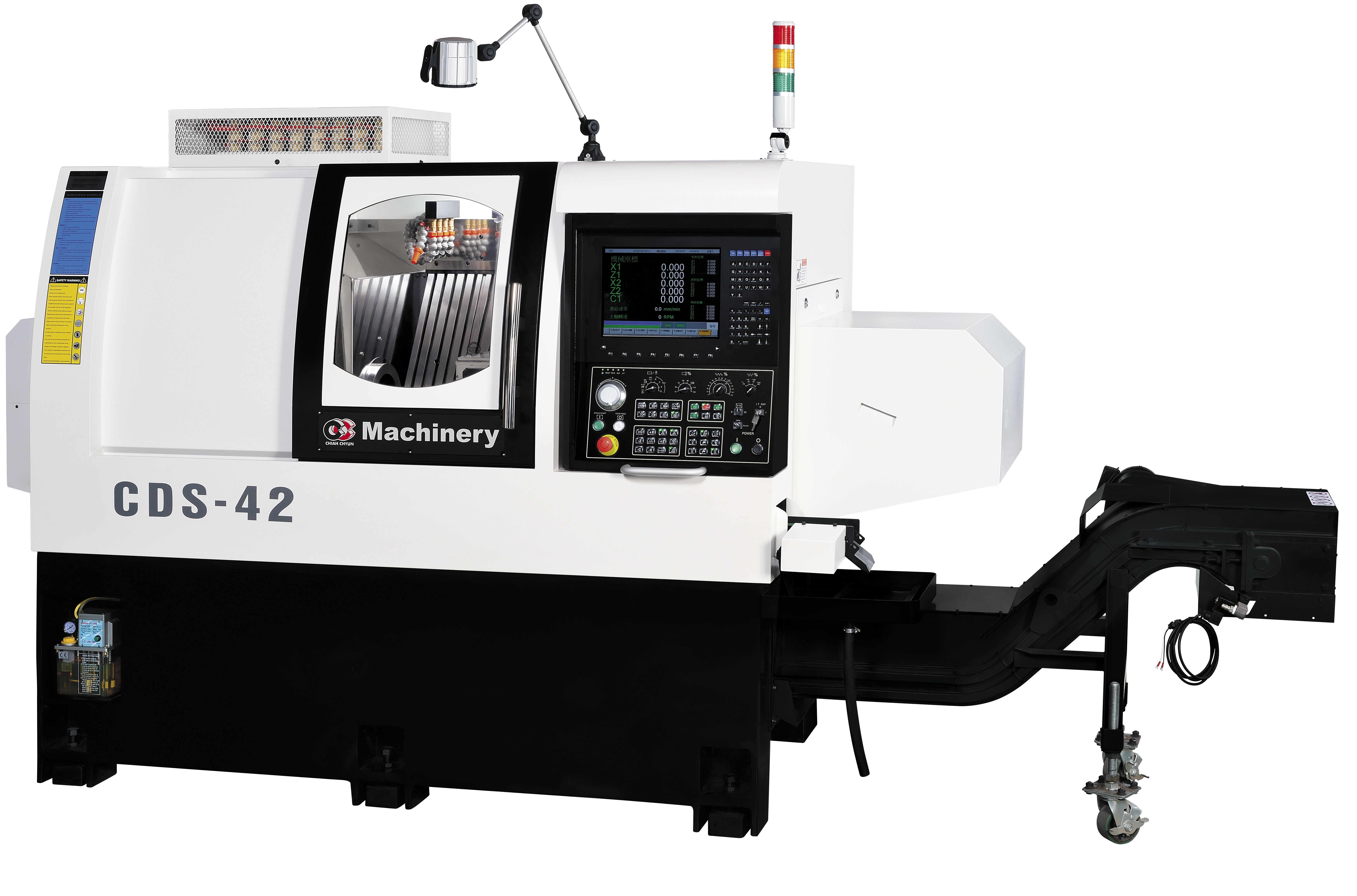

CDS-32 / CDS-42 / CDS-52

Katalogový list ke stažení



  CDS-32 CDS-42 CDS-52
Řídící jednotka
Řízení Syntec Syntec Mitsubishi / Syntec
Min. nastavitelná jednotka 0.001 mm
Vřeteno a protivřeteno
Max. ø tyče ø 32 mm ø 42 mm ø 51 mm
Maximální otáčky 6000 RPM
Konec vřetena A2-5 A2-5 A2-5
Kleština TRB-32 TRB-42 TRB-52
Výkon motoru vřetena 5.5 / 7.5 kW 7.5 / 11 kW
Výška středu vřetena 1070 mm
Osy
Pojezd v ose X1/X2 330 / 330 mm
Pojezd v ose Z1/Z2 270 / 270 mm 242 / 321 mm 232 / 316 mm
Rychloposuvy os X/Z 30 m/min.
Výkon motoru os X/Z M: 1.0 / 1.0 kW S: 1.0 / 1.0 kW M: 1.0 / 1.0 kW, S: 1.3 / 0.85 kW
Nástroje
Rozměr vnějších nástrojů 16 x 16 mm
Upínací ø vnitřních nástrojů ø 20 mm

CDS-32 CDS-42 CDS-52
